Metalowa skrzynka rozdzielcza do montażu na ścianie-
Stworzony dla prawdziwych miejsc pracy. Nie tylko strony katalogowe.
Twoje kable są już na tacy. Twoja ściana jest betonowa. Twoja oś czasu przypada na wczoraj. Jest to obudowa, która faktycznie pasuje do ściany, pasuje do tacy i jest gotowa do zakończenia.
📐 Prześlij układ ściany - Uzyskaj rysunek w 8 godzin
📦 Poproś o pudełko z próbkami
⚡ Wycena zbiorcza na 50+ jednostek
Problem: większość „standardowych” pudełek nie jest przeznaczona do rzeczywistej instalacji
Jeśli zarządzałeś projektem instalacji elektrycznej, znasz różnicę pomiędzyco obiecuje katalogIczego wymaga strona:
| Obietnica katalogu | Praca-Rzeczywistość w miejscu pracy |
|---|---|
| „Uniwersalny montaż” | Kotwy betonowe nie pasują do siebie. Pudełko siedzi krzywo. |
| „Standardowe wejście kablowe” | Korytko kablowe kończy się 50 mm nad skrzynką. Teraz tniesz metal na miejscu. |
| „Odpowiednia wentylacja” | Panel nagrzewa się, ponieważ otwory wentylacyjne są skierowane w stronę ściany. |
| „Ocena IP” | Przy trzecim otwarciu drzwi wypada uszczelka. |
| „W zestawie szyna DIN” | Jedna szyna, stała pozycja, a komponenty nie mieszczą się na głębokości. |
Każdy z tych „małych” problemów kosztuje wiele godzin. To znaczy w przypadku komercyjnego wyposażenia na 200-jednosteknie opóźnienie - to zabójca marży.
Różnica QHECO: Zaprojektowane do instalacji, a nie tylko do produkcji
Projektujemy te metalowe skrzynki rozdzielcze montowane na ścianie-tyłem -zaczynając od betonowej ściany i korytka kablowego, a kończąc na komponentach.
1. Ściana-Pierwsza architektura montażu

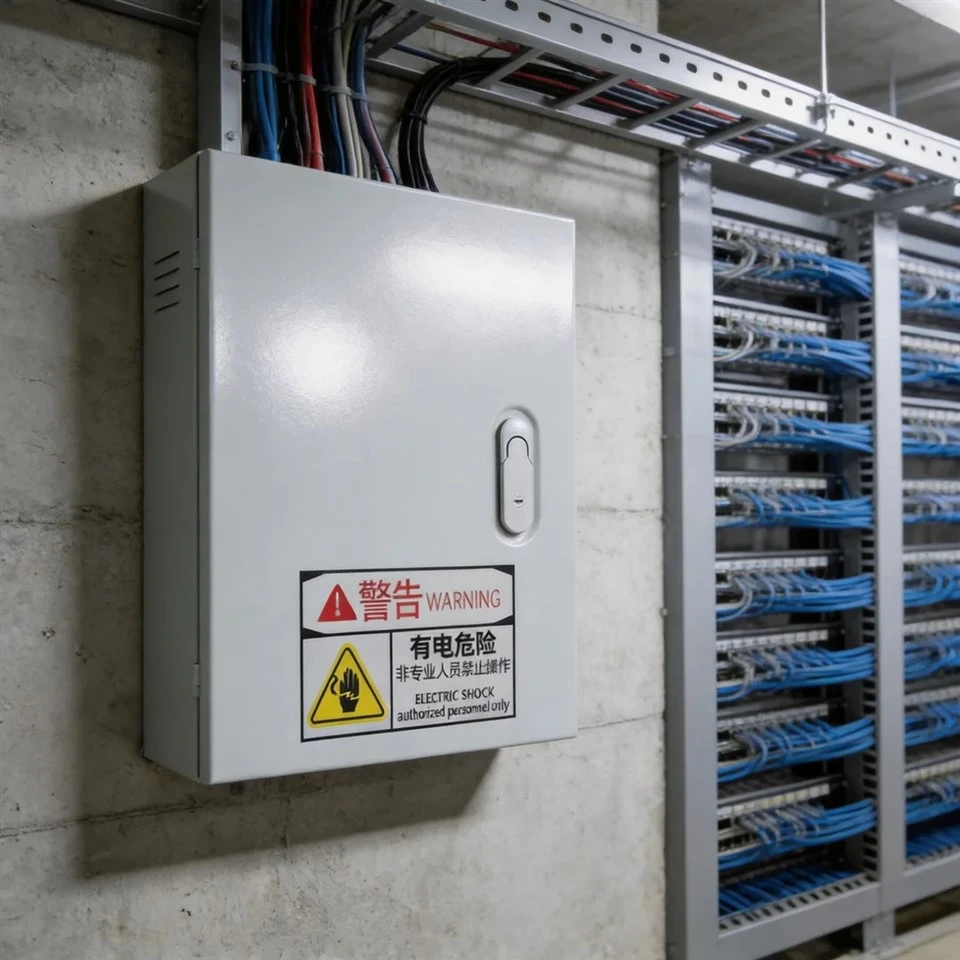

Przesłane przez Ciebie zdjęcie pokazuje dokładnie, co rozwiązujemy: skrzynkę zamontowaną równo z betonową ścianą, z korytem kablowym biegnącym nad głową.
Szczelinowe zewnętrzne uchwyty montażowew 4 rogach - regulacja w poziomie lub w pionie ±15 mm. Nawet jeśli twoje betonowe kotwy są nieco odsunięte, pudełko nadal stoi prosto.
Wpuszczany panel tylny- znajduje się 10 mm od powierzchni ściany, zapobiegając zatrzymywaniu wilgoci i umożliwiając w razie potrzeby przejście przewodów z tyłu.
Opcja montażu-wpuszczanego- do wykończonych wnętrz, w których występ ma znaczenie.
2. Integracja korytek kablowych i kanałów kablowych
Pudełko na zdjęciu znajduje się bezpośrednio pod korytkiem kablowym. To nie przypadek, - tak są okablowane nowoczesne budynki.
Górne-płyty dławikowe wejściowewstępnie-dziurkowane w celu dopasowania do standardowych szerokości korytek kablowych (50 mm, 100 mm, 150 mm)
Strefy wolne od nokautu-gdzie nie chcesz dziur; solidny metal tam, gdzie to robisz
Wewnętrzne wsporniki do zarządzania kablami- kable przychodzące biegną w dół i kończą się bez przechodzenia przez szyny zbiorcze pod napięciem
Boczne żaluzje wentylacyjneumieszczony poniżej linii tacy - przepływ powietrza bez przedostawania się wody z góry
3. Zarządzanie ciepłem, które faktycznie działa
Boczne-szczeliny wentylacyjne w ścianach (widoczne na zdjęciu) są precyzyjnie-wytłoczonez żaluzjami-skierowanymi w dół- powietrze wpływa, woda kapie. W połączeniu z:
Efekt komina wewnętrznegokonstrukcja: gorące powietrze unosi się i wychodzi przez górne otwory wentylacyjne (opcjonalnie)
Prowadnice odstępów komponentówlaserowo-wytrawione na płycie montażowej - koniec zgadywania, czy odstępy między wyłącznikami są zgodne z kodem
Opcjonalne wycięcie-na wentylatorz wentylatorem filtrującym o stopniu ochrony IP55-do instalacji o dużej gęstości
4. Drzwi i dostęp, które wytrzymują codzienne użytkowanie

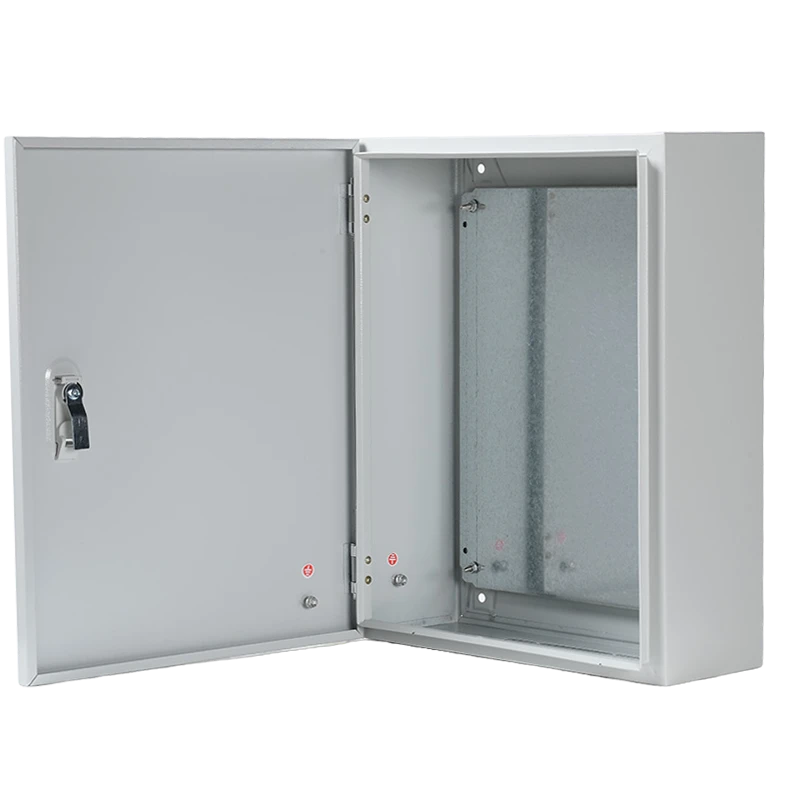

Ukryty zawiasz możliwością otwarcia pod kątem 120 stopni - nie zaczepia o przechodzące kable

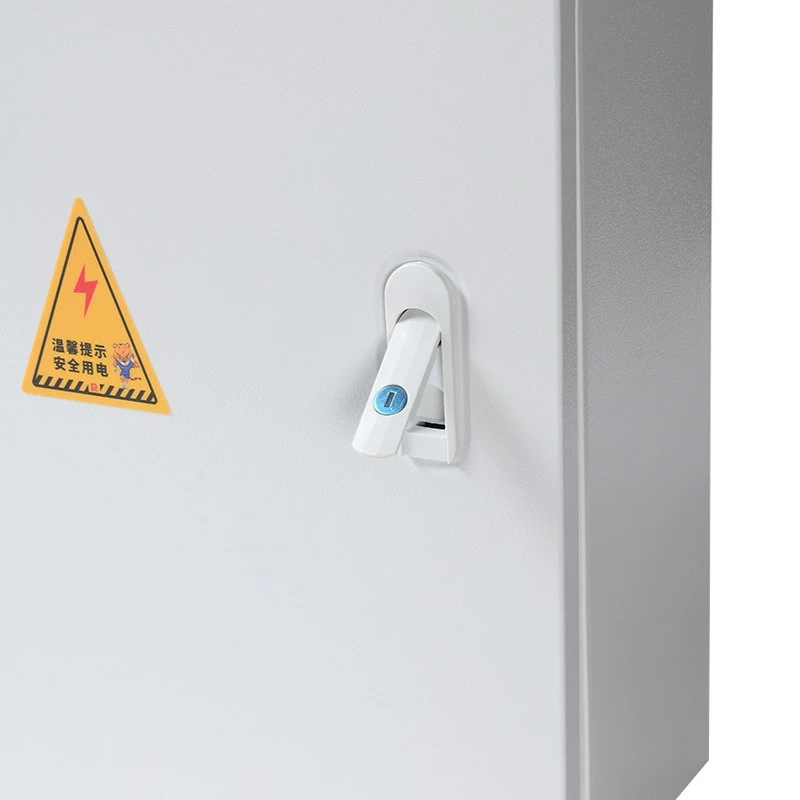

Blokada krzywki o ćwierć obrotuz zestawem 2 kluczy; uaktualnij do zamka kłódkowego dla miejsc na zewnątrz
Ciągła uszczelka PUprzyklejony do ramy drzwi, a nie do korpusu -, aby nie wypadł po zdjęciu drzwi w celu okablowania
Opcjonalne przezroczyste oknodla widoczności licznika lub wskaźnika bez otwierania obudowy
Co widzisz na zdjęciu - i co to oznacza
Przesłany obraz to podręcznikowa instalacja przemysłowa. Rozważmy, dlaczego ta konkretna konfiguracja działa:
| Element wizualny | Decyzja inżynierska |
|---|---|
| Jasnoszara powłoka epoksydowa RAL 7035 | Odporny na promieniowanie UV-, nie kreduje pod wpływem ekspozycji na zewnątrz; pasuje do standardowego koloru korytka kablowego, zapewniając spójność wizualną |
| Dwujęzyczna etykieta ostrzegawcza (chiński/angielski) | zgodność z normami bezpieczeństwa OSHA/IEC 60417; możemy dostarczyć ANSI Z535, ISO 7010 lub niestandardowe oznaczenia bezpieczeństwa |
| Boczne szczeliny wentylacyjne | Pasywne chłodzenie-niewentylowanych pomieszczeń elektrycznych; konstrukcja z żaluzjami utrzymuje stopień ochrony IP |
| Montaż na ścianie wpuszczanej | Brak szczeliny za skrzynką - zapobiega przedostawaniu się szkodników i spełnia wymagania audytów zakładów spożywczych/farmaceutycznych |
| Korytko kablowe bezpośrednio nad głową | Górna-płyta dławika wejściowego jest zgodna z zakończeniem korytka; nie jest wymagane-wiercenie na miejscu |
| Betonowe podłoże ścienne | Wytrzymałe-ucha montażowe do kotew rozporowych o wytrzymałości-+ uciągu 50 kg |
Materiał i wykończenie - Dopasuj środowisko, a nie budżet
| Stopień | Tworzywo | Najlepsze dla | Skończyć |
|---|---|---|---|
| Standardowe przemysłowe | Stal walcowana na zimno o grubości 1,2 mm- | Obiekty komercyjne, suche, przemysłowe | Powłoka proszkowa epoksydowa, RAL 7035 |
| Odporny na korozję | Stal walcowana na zimno o grubości 1,5 mm-+ podkład antykorozyjny- | Przybrzeżne, wilgotne, narażenie chemiczne | Powłoka proszkowa epoksydowa, niestandardowy kolor RAL |
| Klasa morska/spożywcza | Stal nierdzewna 304 o grubości 1,5 mm | Przetwórstwo spożywcze, morskie, farmaceutyczne | Szczotkowane lub elektropolerowane |
| Ekstremalny obowiązek | Stal nierdzewna 316 o grubości 2,0 mm | Na morzu, ciężka chemia, przybrzeżna | Elektropolerowane, pasywowane |
Nie wiesz, która klasa?Podaj nam lokalizację swojego projektu (odległość od wybrzeża, wilgotność, narażenie na działanie środków chemicznych), a my określimy go - bez dodatkowej sprzedaży, tylko odpowiedni materiał.
Układ wewnętrzny - Trzy sposoby odbioru pudełka
Pusta skorupa

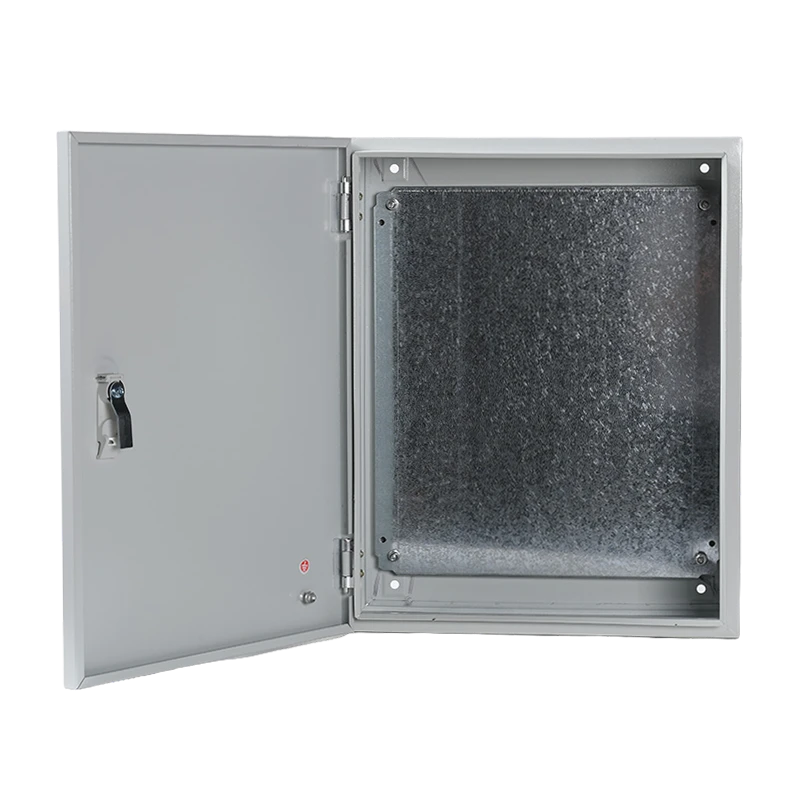

Pudełko + płyta montażowa + szyna DIN
Wypełniasz i łączysz
Najszybsza dostawa, najniższy koszt
Komponent-Gotowy
Wstępnie-nawiercone pod określone wyłączniki/zaciski
Zainstalowano szynę uziemiającą i szynę neutralną
Ty piszesz, my nie
W pełni okablowany i przetestowany
MCB, RCD, listwy zaciskowe, timery - zainstalowane i okablowane zgodnie ze schematem
Fabryczny test dielektryczny i kontrola ciągłości
Połóż kable, zasil i gotowe
Zakres rozmiarów - Ponieważ „rozmiar uniwersalny” nie pasuje do niczego
| Szereg | wys. × szer. × gł. (mm) | Typowe zastosowanie |
|---|---|---|
| QH-Mini | 200×150×100 do 300×250×150 | Puszki przyłączeniowe, małe obwody sterujące |
| QH-Kompaktowy | 400×300×150 do 500×400×200 | Rozruszniki silników, obudowy PLC, panele oświetleniowe |
| Jakość-Standardowa | 600×400×200 do 800×600×250 | Panele rozdzielcze, obudowy liczników, tablice MCB |
| QH-Duży | 1000×800×300 do 1200×1000×300 | Rozdzielnia główna, sterowniki ATS, obudowy falowników |
| QH-Niestandardowe | Dowolny niestandardowy wymiar | Wymiana modernizacyjna, integracja maszyn |
Wszystkie wymiary sązewnętrzny. Wewnętrzne prześwity zmniejszają się o 30–50 mm w zależności od-ucha do montażu na ścianie i grubości drzwi.
Certyfikaty i zgodność - Co chce zobaczyć inspektor
✅ IEC 62208- Standard pustej obudowy
✅ IEC 61439-2- Do zmontowanych rozdzielnic-niskiego napięcia (jeśli są obsadzone)
✅ IP55/IP56/IP65/IP66- Testowane-firmy zewnętrznej, dostępne raporty
✅ Oznaczenie CE- Dostęp do rynku UE
✅ RoHS- Zgodność z substancjami niebezpiecznymi
✅ UL508A- Przemysłowe panele sterowania (dostępne na żądanie dla projektów w Ameryce Północnej)
Każda jednostka jest dostarczana z:
Certyfikat testu (dla paneli zaludnionych)
Certyfikacja materiału (dla zamówień ze stali nierdzewnej)
Raport z testu IP (na żądanie)
Lista pakowania z numerami seryjnymi
Pakowanie i logistyka - Przyjazd gotowy, nie naprawiony
| Szczegół | Specyfikacja |
|---|---|
| Indywidualne opakowanie | Rękaw PE + 5-karton z tektury falistej z zabezpieczeniem narożników |
| Opakowanie zbiorcze | Paleta ze sklejki, owinięta taśmą i owinięta-izolacją chroniącą przed wilgocią |
| Etykietowanie | Numer seryjny, kod kreskowy, numer projektu, instrukcja obsługi |
| Dokumentacja | Lista pakowania, certyfikat zgodności, instrukcja instalacji (wielojęzyczna) |
| MOQ | 1 sztuka (próbka) / 50 sztuk (niestandardowy OEM z brandingiem) |
| Przykładowy czas realizacji | 5–8 dni |
| Czas realizacji produkcji | 12–20 dni w zależności od złożoności |
| Wysyłka | EXW/FOB Ningbo/CIF/DDP |
Często zadawane pytania - Pytania, które faktycznie zadają wykonawcy
P: Czy możesz dopasować szerokość mojego istniejącego korytka kablowego do wejścia od góry?O: Tak. Przycinamy płyty podłogowe, aby pasowały do wymiarów Twojej tacy - 50mm, 100mm, 150mm lub niestandardowe. Wyślij nam zdjęcie zakończenia tacy, a my idealnie wyrównamy skrzynkę.
P: Zdjęcie przedstawia etykietę ostrzegawczą w języku chińskim. Czy możesz dostarczyć etykiety w języku angielskim / arabskim / hiszpańskim?O: Absolutnie. Drukujemy etykiety bezpieczeństwa IEC 60417, ANSI Z535 lub w pełni niestandardowe w dowolnym języku. Możemy również wysłać bez etykiety, abyś mógł zastosować własną.
P: Moja ściana nie jest z płaskiego betonu -, to bloczki z tynkiem. Czy uchwyty montażowe będą działać?O: Tak. Nasze szczelinowe występy umożliwiają regulację w zakresie ±15 mm. W przypadku nierównych powierzchni możemy dostarczyć podkładki dystansowe lub-ramki do tylnego montażu. Wyślij nam zdjęcie ściany, a my zalecimy odpowiednią metodę mocowania.
P: Czy dostarczacie obudowę z preinstalowanymi-komponentami?Odp.: Tak - MCB, RCD, styczniki, listwy zaciskowe, szyny zbiorcze. Zaopatrujemy ABB, Schneider, Chint lub określoną markę. Każdy zapełniony panel jest-testowany fabrycznie przed wysyłką.
P: Co się stanie, jeśli potrzebuję-niestandardowego koloru pasującego do marki mojego klienta?Odp.: Dowolny kolor RAL od 50 sztuk. Poniżej oferujemy kolory RAL 7035 (jasnoszary), RAL 9005 (czarny) i RAL 9010 (biały) bez minimum.
Dlaczego wykonawcy wybierają QHECO zamiast lokalnych dystrybutorów
| Typowy dystrybutor | Produkcja bezpośrednia QHECO |
|---|---|
| Tylko rozmiary magazynowe | Dowolny wymiar, dowolne wycięcie, dowolny kolor |
| Czas realizacji zamówień niestandardowych wynosi 8–12 tygodni | Produkcja 12–20 dni, próbki w ciągu 5–8 dni |
| Brak instalacji komponentów | Pełny montaż panelu i testowanie |
| Ogólne opakowanie | Projekt-oznaczony, kodem kreskowym-śledzony i umieszczany na paletach |
| Minimum 500 jednostek dla OEM | Marka własna od 50 sztuk; pudełka na wymiar od 1 szt |
| Brak wsparcia inżynieryjnego | Rysunki CAD, wskazówki dotyczące instalacji, obsługa połączeń wideo |
Wezwanie do działania - Rozwiążmy Twoją ścianę-Problem z montażem
Nie zamawiaj kolejnego „standardowego” pudełka i poświęć dwa dni na jego dopasowanie. Wyślij nam:
Zdjęcie układu ściany i korytka kablowego
Twoja lista komponentów (lub po prostu podaj nam aplikację)
Twój wymagany stopień ochrony IP i preferencje materiałowe
Otrzymaj rysunek produkcyjny i konkretną wycenę w ciągu 8 godzin.
